技术参数
最大工作压力: 12.4 bar
空气压力范围: 2.8─12.4 bar
耗气量约为: 0.042 m3/min(3.8 lpm , 7 bar气压)
有效活塞面积: 9.55 cm2
活塞杆直径: 34.9 mm
行程: 101 mm
浸湿件材质: 碳钢，火影漫画，氨基甲酸乙酯

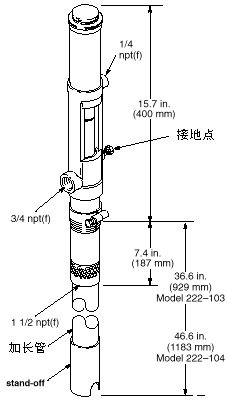

重量(Model 222–051)：3.6 kg1:1 FAST-BALL系列润滑油泵
型号：222-051（普通形式），222-103（55加仑桶插入式），222-104（275加仑罐插入式）

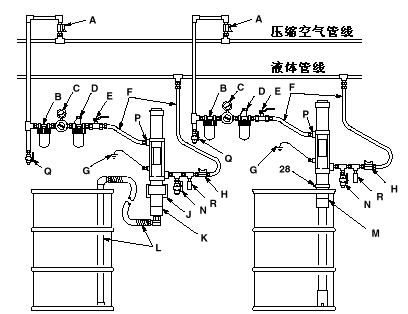

 典型应用系统图
A 空气截止阀
B 空气过滤器
C 空气调压器和压力表
D 气马达油雾器
E 排气式主空气阀(110–223)
F 空气管和液体管组件
G 接地线 (222–084)
H 液体截止阀
J 安装支架
K 普通形式泵(222–051)
L 虹吸组件
M 标准桶桶塞安装泵(222–103)
N 液体卸料阀(必需,210–658)
P 空气入口
Q 球阀
R 散热组件(235–998)
28桶塞安装件
上图所示仅为泵的安装和选型的指南，并非一个实际的系统设计。如果您在系统设计上有何疑问，请随时与我们联系。

　

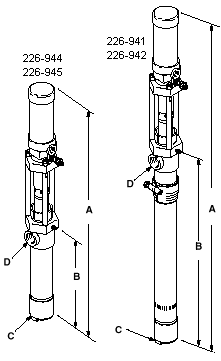

泵型号A
总长B
泵长C
液体进口D
液体出口
226–944615 mm181 mm1–1/2” npt(f)3/4” npt(f)
226–945685 mm250 mm1–1/2” npt(f)3/4” npt(f)
226–941
226–9421315 mm880 mm1–1/2” npt(f)3/4” npt(f)
    1:1 FAST-FLO系列润滑油泵
226-944（碳钢泵体，聚乙烯密封件），226-945（不锈钢泵体，聚乙烯密封件），
226-941（碳钢泵体，聚乙烯密封件），226-942（不锈钢泵体，聚乙烯密封件）。

　

技术参数
推荐的空气压力：226–951─ 3 to 4.2 bar，其余型号— 3 to 12 bar
耗气量：0.05 m3 /min (1.5 cfm/gal) at 4 liters/min (1 gpm)，5.6 bar气压
最大泵速：100 cycles/min，15.1 liters/min (4 gpm)
进气口：1/4 npt(f)
液体进口：1–1/2 npt(f)
液体出口：3/4 npt(f)
最高操作温度：49℃
重量：短泵5 kg，长泵9 kg
浸湿件材质：
226–941和226–944：碳钢，303/304/316不锈钢，镀镉软铁, 铬合金和镀锌钢，特氟龙，氟橡胶，聚乙烯
226–942和226–945：303/304/316不锈钢，铬合金，特氟龙，氟橡胶，聚乙烯



　
　
3:1 EAGLE系列润滑油泵
型号：
236–874, Series C--普通形式； 236–876, Series C--16加仑桶盖安装式
236–877, Series C--55加仑桶塞安装式 236–878, Series C 55加仑桶盖安装式
236–879, Series C 275加仑桶塞安装式

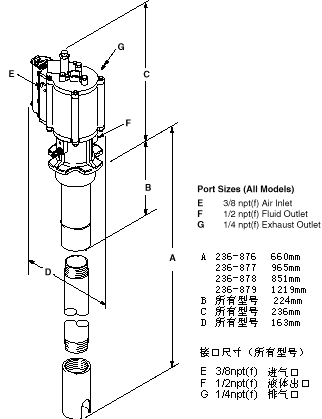

安装及外形尺寸

技术参数
最大液体工作压力 ：37 bar
最大空气压力: 10bar
比例：3:1
抽吸每加仑的泵循环次数：27
最大泵速：115次/分钟
连续运行的推荐泵速：115次/分钟
最大流量：16.3 lpm
行程：82.5 mm
最大操作温度：54℃
空气入口： 3/8 npt(f)
液体出口： 1/2 npt(f)
重量 (Model 236–874) ：5.4 kg
浸湿件材质：铝，碳钢，铬合金纲，氨基甲酸乙酯，丁腈橡胶，乙缩醛，超高分子聚乙烯
　

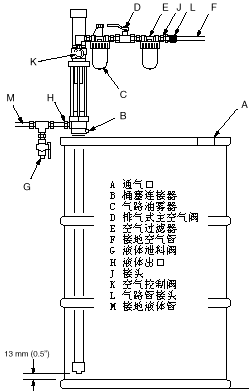

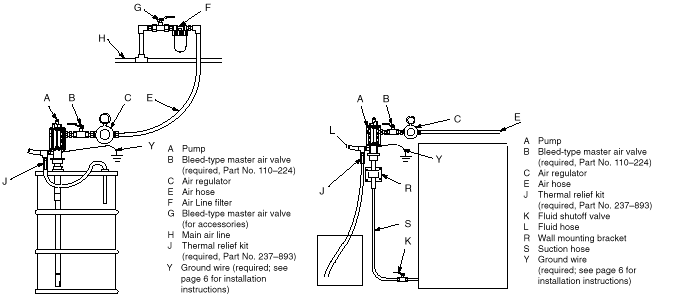

典型应用系统图：

上图所示仅为泵的安装和选型的指南，并非一个实际的系统设计。如果您在系统设计上有何疑问，请随时与我们联系。
　
　

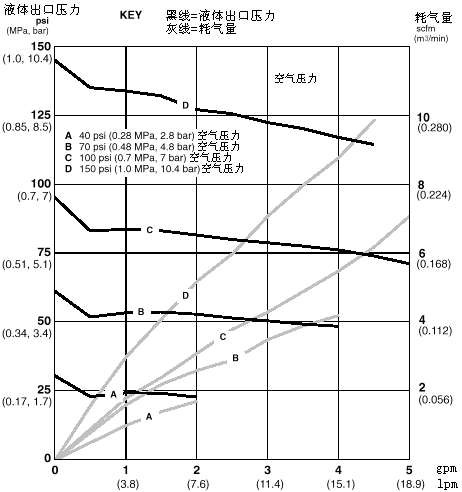

性能曲线

*** 以上曲线是以10号马达油在24℃时实验得出的。***
　
5:1 FIREBALL系列润滑油泵
型号：
Model No. 203–872 桶盖安装式； Model No. 203-857 桶盖安装式；
Model No. 203-254 桶塞安装式； Model No. 203-087 桶塞安装式；
Model No. 203-876 普通形式。

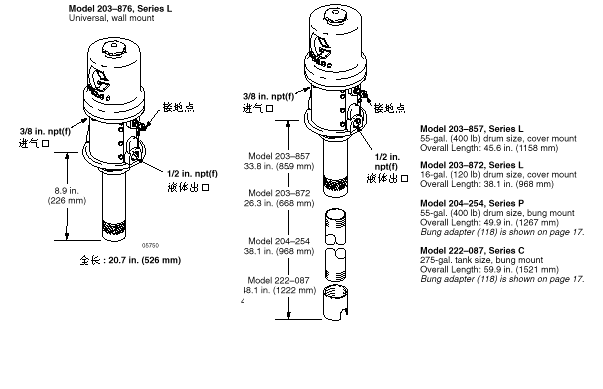

安装及外形尺寸


技术参数
最大液体工作压力: 62 bar最大泵速：130 cycles/min，19 lpm
比例： 5:1 推荐泵速：70 cycles/min
空气压力: 2.8 to 12 bar浸湿件材质： 钢，氨基甲酸乙酯，铝，丁腈橡胶
耗气量：0.058m 3 /min近似重量(Model 203–876)：7.7 kg
抽吸每升的泵循环次数：7.9　

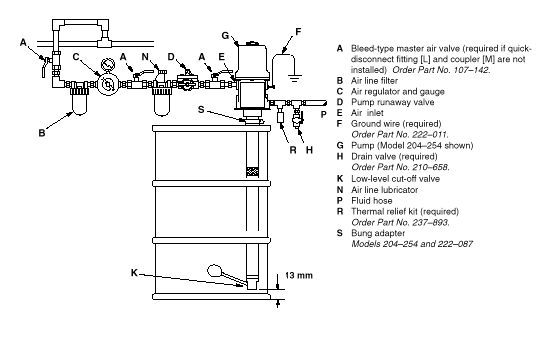

典型应用系统图：

上图所示仅为泵的安装和选型的指南，并非一个实际的系统设计。如果您在系统设计上有何疑问，请随时与我们联系。
15:1 FIREBALL系列润滑油泵
型号：
Model 206–405, Series H 35 lb. pail size
Model 206–699, Series G 120 lb. drum size
Model 206–700, Series G 400 lb. drum size

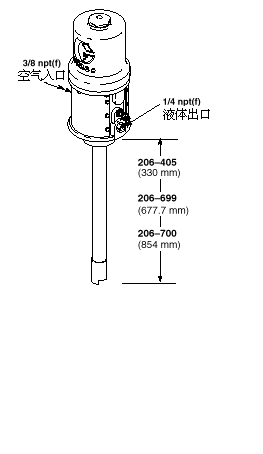

安装及外形尺寸

技术参数
最大液体工作压力: 186 bar
比例： 15:1
空气压力: 3 to 12 bar
气马达有效直径：76mm
行程：76mm
耗气量：0.84m 3 /min──12bar,66cpm
抽吸每加仑的泵循环次数：90
最大泵速：66 cpm ，3.2 lpm
推荐泵速：15-20 cpm
浸湿件材质： 碳钢，黄铜，铜，铝，特氟龙，腈橡胶，皮革
近似重量：10 kg
典型应用系统图：

10:1 PRESIDENT系列润滑油泵
型号：
205-626（普通形式），222-065（55加仑桶桶盖安装式），222-095（55加仑桶桶塞安装式）

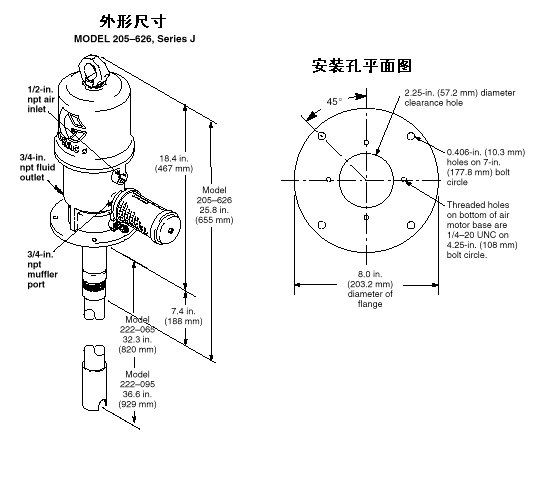

安装及外形尺寸

技术参数
最大工作压力:124 bar
比例：10：1
空气压力范围： 2.8─12.4 bar
耗气量约为： 6m3/hour
每加仑的泵循环次数：20
最大泵速：60cpm,11.4 lpm
推荐泵速：15-25cpm
活塞密封：聚氨酯
活塞杆密封：聚氨酯
浸湿件： 铝, 钢, 聚氨酯, 腈
重量(Model 205–626)：13 kg
　

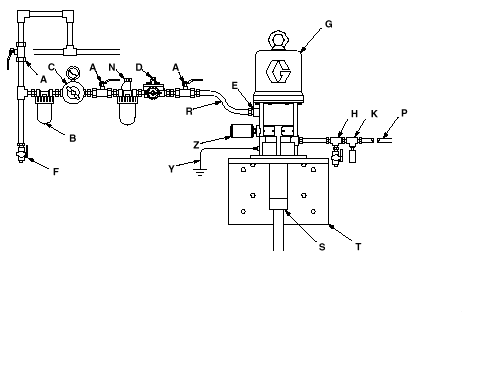

典型应用系统图：


A 排气式主空气阀(part No. 107–142)
B 空气过滤器
C 空气调压器和压力表
D 泵失控阀
E 空气管
F 球阀
G 泵
H 液体卸料阀(必需, Part No. 210–658)
K 散热组件(Part No. 237–904)
N 油雾器
P 液体管
R 空气管
S 液体进口
T 墙上安装支架
Y 地线
Z 消声器
A 空气截止阀
上图所示仅为泵的安装和选型的指南，并非一个实际的系统设计。如果您在系统设计上有何疑问，请随时与我们联系。

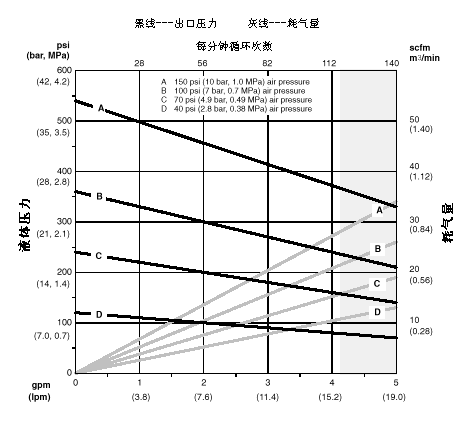

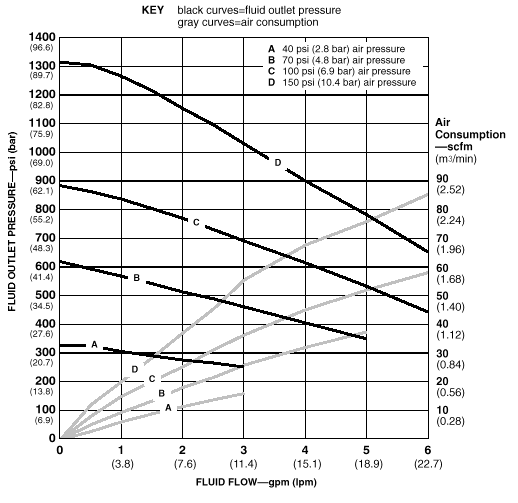

性能曲线

*** 以上曲线是以10号重油在24℃时实验得出的。***
4：1 PRESIDENT系列润滑油泵
型号：223-183

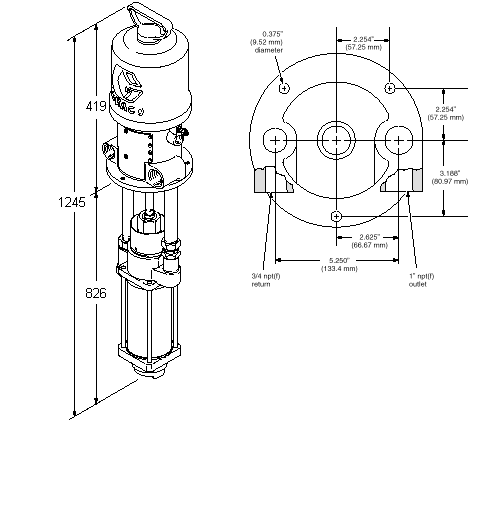

安装与外形尺寸


性能参数：
比例：4:1
最大工作压力：28 bar
最大空气压力：7 bar
每加仑循环次数：8
流量（60cpm）：30.4 lpm
液体进口：1–1/2” npt(f)
液体出口：1” npt(f)
空气入口：3/8 npt(f)
重量：21.32 kg
最高操作温度：82℃
浸湿件材质：镀镍碳钢
　

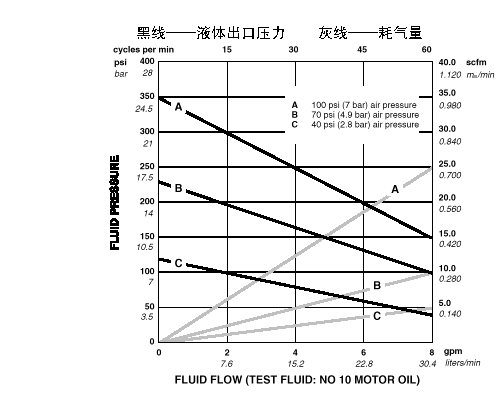

性能曲线：
